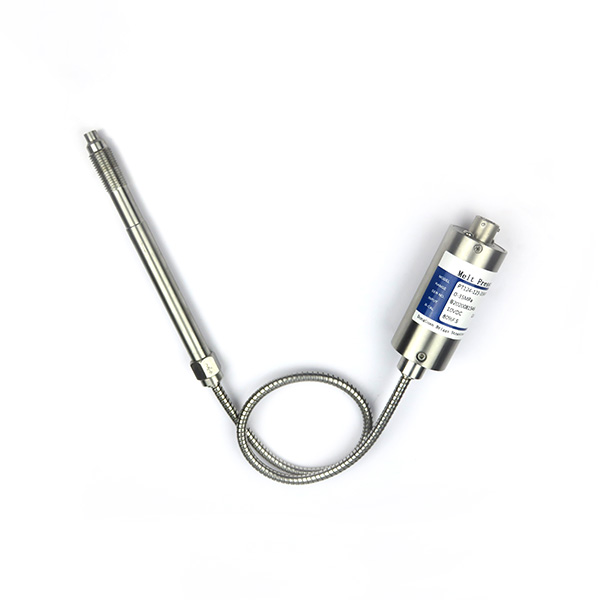

高溫熔體壓力傳感器PT124
高溫熔體壓力傳感器發布時間：2022/1/5 11:20:42
型號及規格:PT124
量程（MPa）：5 10 15 25 35 50 80 100 150
量程（MPa）：5 10 15 25 35 50 80 100 150
運用：無紡布、非織造布、塑料、橡膠、螺桿擠出設備等行業
產品尺寸圖
技術參數
| 中小量程 | 0 ～ 25MPa之內任選 |
| 常規量程 | 0 ～ 80MPa 之內任選 |
| 超大量程 | 80 ～ 300MPa 之內任選 |
| 準確度 | ±0.25% FS 、±0.5% FS(默認) |
| 輸出信號 | 2mv/v |
| 供電電壓 | 24（12-36）VDC |
| 信號引出 | 五芯航空接插件 |
| 校準方式 | 80% FS |
| 探頭耐溫 | -15-400 ℃ |
| 溫度漂移 | ≤ 0.2 MPa / 100℃ |
| 電氣連接 | 五芯傳感器專用接插件(SX12) |
| 機械連接 | 默認螺紋 |
| 尺寸 | M14X1.5.M22X1.5.1/2“-20UNF防腐耐磨涂層 適用于高濃度粗糙介質的壓力測量，可提高使用壽命1倍 (可選配置)；測溫配置 此型號無測溫配置。如需測溫測壓一體請參閱PT131雙測型高溫熔體壓力傳感器 |
安裝孔位及對應螺紋
儀表主要技術指標及性能
| 顯示器 | 雙層四位高亮度綠色和紅色發光數碼管 |
| 顯示分辨率 | 0001 |
| 顯示數值范圍 | 0001－9999 Mpa（小數點可變） |
| 儀表精度 | 0.2％FS ± 1位 |
| 指示燈顯示 | 效準指示燈、OUT輸出指示燈、AL1，AL2報警指示燈 |
| 輸入信號靈敏度 | 2、3.3 mV/V（定貨時說明） |
| 采樣速度 | 4 次/ 秒 |
| 輸出給傳感器電壓 | 5V 高精度直流電源 |
| 輸出控制 | 與滿量程信號成線性的電壓或電流輸出 |
| 主報警輸出 | 上限報警具有繼電器輸出（220V 1A）上限報警指示燈（OUT）亮 |
| 輔助輸出 | 輔助輸出可通過配以不同的功能模塊并通過儀表設定來達到不同的輸出要求 |
| 報警范圍 | 0001－9999 MPa （小數點可變） |
| 效準指示 | 顯示傳感器滿量程80％值(傳感器應空載)，效準指示（CAE）亮 |
| 使用溫度及濕度 | 0－55 ℃ ，≤ 80％ RH |
| 電源要求 | 85－265 VAC 50Hz - 60Hz |
| 外型尺寸 | 96×96×100mm/96×48×100 mm 48×96×100mm |
| 開孔尺寸 | 92×92mm/92×46mm/46×92mm |
| 自身重量約 | 400克/200克//200克 |
